历史背景 - 京瓷的 FPC/FFC 连接器诞生之前 -

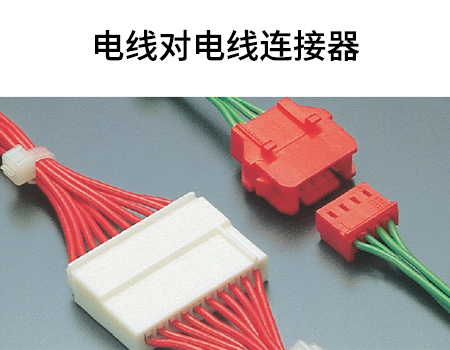

20世纪70年代，电子设备内基板间或模块的连接主要使用线束连接器。
随着时代的进步，摄像机和录像机等消费类设备不断向小型化发展，为此开发出了用于这些设备中的省空间线束连接器。
京瓷FPC/FFC连接器的变迁
20世纪80年代初

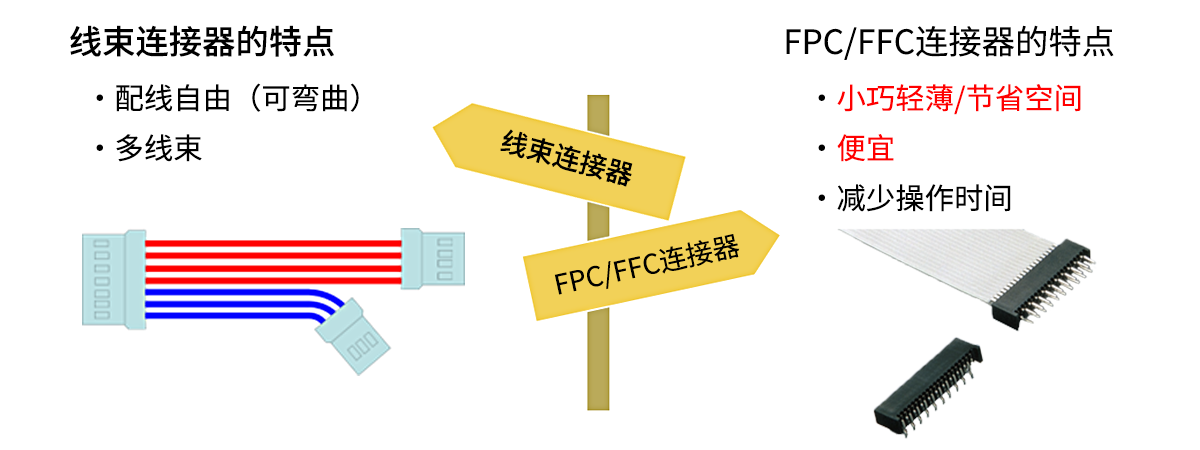

随着电子设备不断小型化，对省空间连接器的需求越来越大，FPC/FFC连接器作为替代线束连接器而备受关注，并诞生了各种类型的FPC/FFC连接器。
词语解释
什么是 FPC/FFC 连接器？
FPC/FFC连接器是一种用于连接FPC（柔性印刷电路板）或FFC（柔性扁平电缆）的连接器。FPC是在薄绝缘片上用导电材料印刷电路而成的，而FFC则是将薄的矩形导体以一定间距通过绝缘片进行层压而成的。
京瓷FPC/FFC连接器的变迁
发展历程
|
年 |
1984 |
1986 |
1988～1989 |
1999～2004 |
2012 |
|||
|---|---|---|---|---|---|---|---|---|
|
间距 |
1.25mm |
1.0mm |
0.8mm |
0.5mm |
0.4mm |
0.3mm |
0.2mm |
|
|

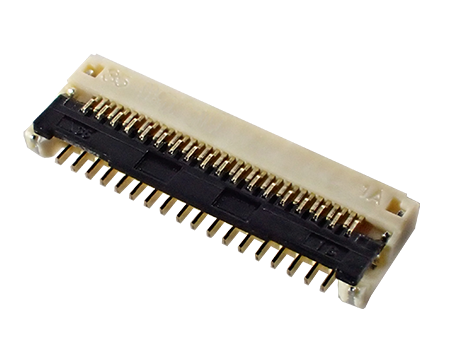

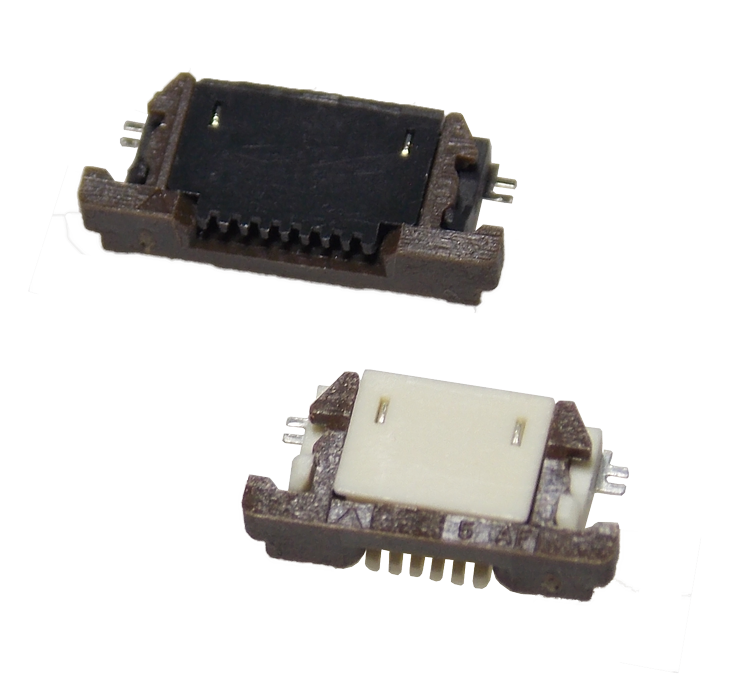

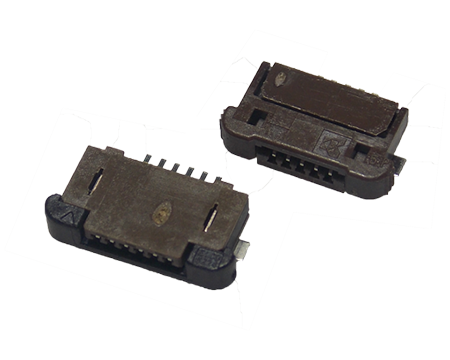

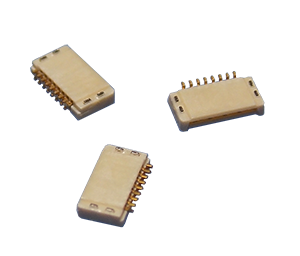

京瓷产品 |
9070系列 |
8370系列 |
6206系列 |
6255系列 |
||||
|
主要应用 |
广播摄像机 |
视频平台 |
视频平台 |
摄像机 |
摄像机 |
小型数码相机 |
手机 |
可折叠手机 |
产品线历史
|
1.25mm间距 |
1.0mm间距 |
0.8mm间距 |
0.5mm间距 |
0.4mm间距 |
0.3mm间距 |
0.2mm间距 |
|---|---|---|---|---|---|---|
|
7产品 |
11产品 |
3产品 |
32产品 |
2产品 |
10产品 |
2产品 |
*包括已停产的产品。
理解度确认测试
Q1. 京瓷首次开发出 FPC/FFC 连接器是什么时候？
(1) 1960年 (2) 1980年 (3) 2000年 (4) 2020年
Q2. FPC/FFC连接器有哪些特点？
(1) 小巧轻薄/节省空间 (2) 便宜 (3) 减少操作时间 (4) 全部适用
Q3. 京瓷的FPC/FFC连接器是从1.25mm间距开始生产的，那在目前销售的产品中哪个是间距最窄的呢？
(1) 1.0mm (2) 0.5mm (3) 0.3mm (4) 0.2mm
答案 (点击可查看)
- A1. (2) 1980年
- A2. (4) 全部适用
- A3. (4) 0.2mm
