市场需求

随着电动汽车（EV）市场的快速发展，逆变器作为核心部件之一，对连接器的性能要求日益严格。
逆变器连接器不仅需要承载高压大电流（400-600V），还需在严苛的振动环境下保持稳定连接，这对连接器的可靠性、耐高温性、抗振动能力提出了极高要求。

逆变器的趋势

■变革第一阶段：机电一体化
　① 逆变器、DCDC转换器和电机的集成
　② 逆变器和DCDC转换器之间的内部需求
■变革第二阶段：轮毂电机
　① 每个驱动轮上都安装了一个逆变器（独立控制）
　② 安装的逆变器数量：从1个增加到4个
　③ 驾驶时抗震效果增强 ⇒ 抗振性

京瓷的解决方案

京瓷连接器能够满足客户对小型化、高性能、多功能、高速化、耐高温、大电流等的各种需求。
产品不仅具备高可靠性，而且涉及领域丰富，包括通信设备、汽车、医疗设备、工业设备、OA与AV设备等等。
京瓷的连接器通过行业先进的高新技术应对电子设备发展，为电子行业升级做贡献。
京瓷的连接器通过了美国CAR2联合振动试验3级

产品特点

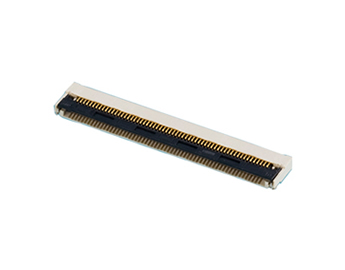

单动作带自动锁定机构的FPC/FFC连接器——6810系列

特点：

■防错设计：半插入状态时锁定机构不会生效，可通过自动光学检测设备（AOI）准确识别接插不良产品。

■耐高温型：专为车载设备设计，支持最高125℃工作温度，并通过相当于USCAR-2 V3标准的独家抗振动测试

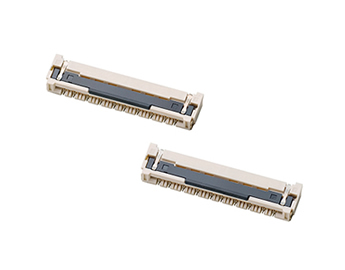

FPC/FFC自动锁扣型0.5mm间距新品连接器——6893系列

特点：

■通过特有的构造提高去除异物的性能
通过特有的接解凸点构造，在插入方向上设置了2个接触点，比以往产品提高了2倍异物去除性能。降低接触不良的故障。

■有助于提高操作效率的自动锁扣型
普通ZIF类型的FPC/FFC连接器，需要进行3个动作完成操作。“6893系列”仅需插入FPC/FFC的1个动作（One Action）即可完成插入锁定。

■车载用高耐热产品
可耐热高达125°C的高温，适用于HUD、Cluster和CID等要求苛刻的车载设备。

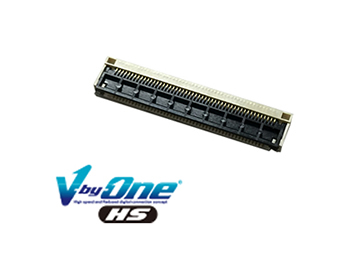

兼具超宽温域与高速传输性能的创新连接器——6892系列

特点：

■极端环境适应性
支持-40℃至+125℃的超广温度范围
符合高速接口标准「V-by-One®HS」规范，传输速率最高达3.75Gbps

■智能防错设计
√ 可视化窗口设计：通过执行器（开闭部件）上的观察窗实时确认接合状态
√ 防误插机制：FPC/FFC未正确插入时执行器将强制保持开启状态
→ 支持人工目检与AOI设备双重质检通道，显著提升不良品检出率

* V-by-One®为日本THine Electronics株式会社注册商标。

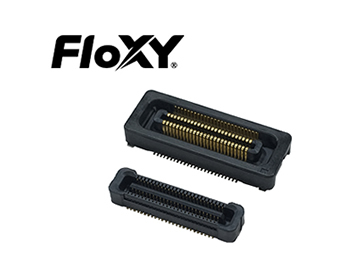

 0.5mm间距浮动式板对板连接器——5656系列

特点：

■浮动补偿设计

■采用特有的浮动机构，在接合状态下可实现X/Y轴方向±1.0mm的位移补偿，确保高接触可靠性

*“FloXY”是京瓷株式会社的注册商标。

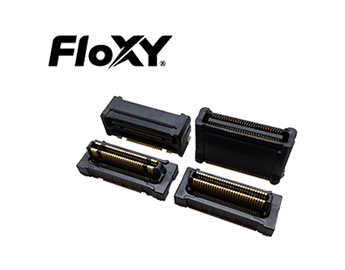

支持高速传输的0.5mm间距浮动式板对板连接器——5655系列

这是一款支持高速传输、带浮动机构的0.5mm间距板对板连接器，实现了4mm的低接合高度。
我们以4mm为最低接合高度，提供最高7mm的不同高度规格及极数组合，形成了丰富的产品系列，可满足客户的多样化需求。

*“FloXY”是京瓷株式会社的注册商标。

0.5mm/1.0mm间距ZIF型翻盖FPC连接器-6288系列

6288系列是专为汽车用GPS/AV设备及工业/医疗电子设备等需要耐振动性的应用而设计的FPC/FFC连接器。
该产品为0.5mm/1.0mm间距、底部接触、直角、SMT、ZIF型、带前锁结构的连接器，其结构可防止FPC/FFC脱落或斜插。
