京瓷推出30fs超低抖动振荡器，提速AI数据传输

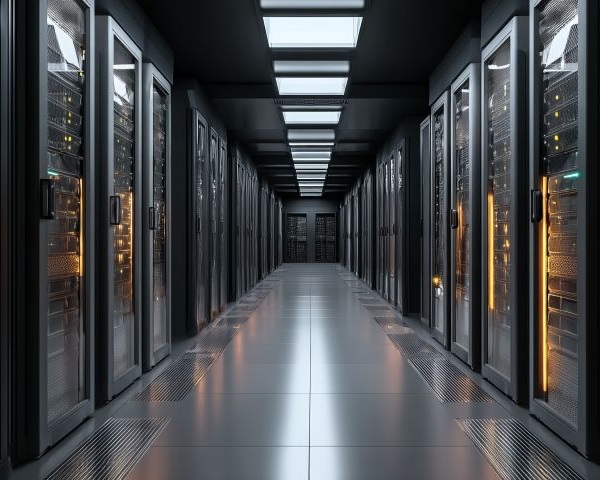

京瓷株式会社已成功研发并开始量产电子元器件“差分时钟晶体振荡器”全新“X系列”产品。该系列产品实现了相位抖动低至30fs（飞秒）的低噪声特性，已于2026年1月正式投入量产。京瓷自今年1月起，以月产20万件的规模启动量产，后续将进一步强化量产体系，计划于今年6月将月产能提升至200万件，以此响应因生成式AI全面普及而持续蓬勃发展的AI服务器市场需求。

开发背景

目前，智能手机等民用设备中普遍使用的时钟晶体振荡器，主要采用单波输出模式，而差分时钟晶体振荡器则采用双波输出模式。接收端通过读取这两个信号的差值作为有效信号，从而具备较强的抗噪声能力，能够实现稳定的信号传输，适用于高速、远程通信场景。

近年来，随着5G网络的普及以及AI数据中心的提速升级，网络设备及服务器领域对更高速、可靠性更强的数据通信需求日益迫切。在高速通信场景中，噪声及信号偏差会导致比特差错。因此，市场对具有“低相位抖动特性”——即信号时序偏差（相位抖动）更小的高精度差分时钟用晶体振荡器的需求日益增长。

此次京瓷推出的“X系列”产品，正是一款实现了相位抖动30飞秒（fs）低噪声性能的差分时钟用晶体振荡器。

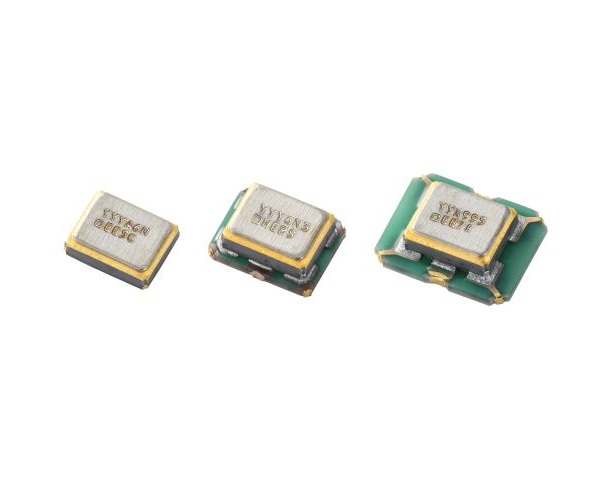

差分时钟晶体振荡器“X系列” 产品简介

尺寸	2.0mm×1.6mm×0.5mm (MAX.) 2.5mm×2.0mm×0.5mm (MAX.) 3.2mm×2.5mm×0.5mm (MAX.)
生产工厂	日本山形县东根工场
工作温度范围	-40～+85℃ / -40～+105℃
输出频率范围	100 / 125 / 156.25 / 312.5MHz
输出类型	LV-PECL / LVDS
频率允许偏差*	±15×10^-6/ -40～+85ºC, ±20×10^-6/ -40～+105ºC
电源电压	1.8 / 2.5 / 3.3 V （1.8V仅支持LVDS输出）
电流消耗 (Typ: Typical)	29mA (Typ. LV-PECL 输出) / 156.25MHz 14mA (Typ. LVDS 输出) / 156.25MHz 45mA (Typ. LV-PECL 输出) / 312.5MHz 23mA (Typ. LVDS 输出) / 312.5MHz
相位抖动	40fs (Typ.) / 156.25MHz 30fs (Typ.) / 312.5MHz

*包含初始偏差@25℃、工作温度特性、电源电压波动、负载电容变化、经年老化1年@25℃、以及振动、冲击影响。

术语解释

相位抖动：时钟晶体振荡器信号的时间偏差。
30fs：表示晶体振荡器信号时序的单位-飞秒（femto，10^-15秒，即1秒的千万亿分之一）。
比特差错：传输或保存数据时产生的数据错误。

申请样品请点击此处

产品特点

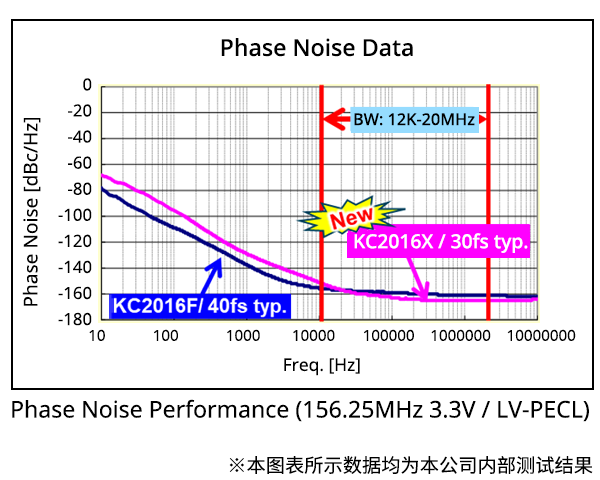

实现30fs超低相位抖动

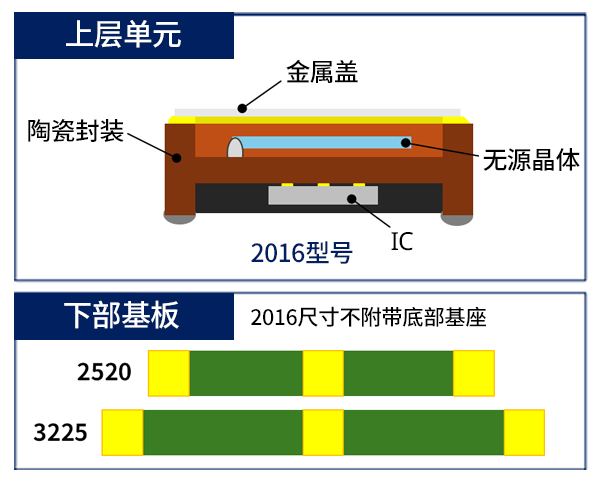

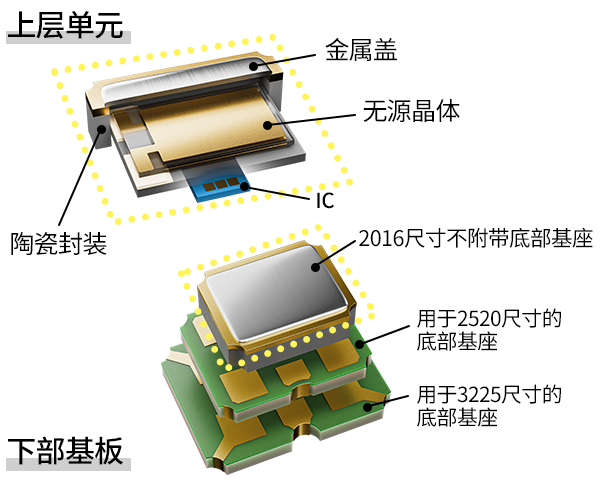

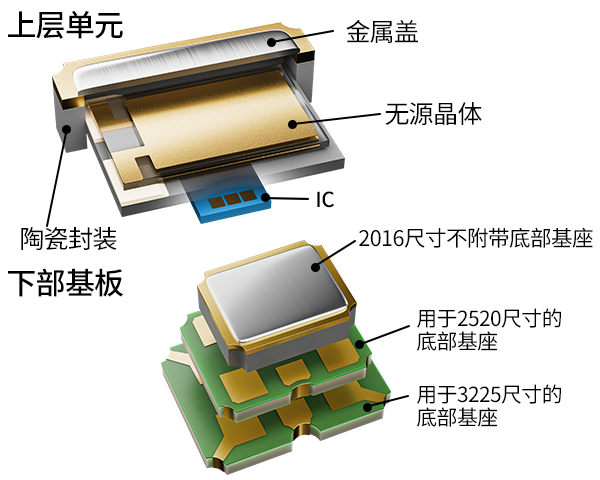

实现30飞秒的相位抖动的关键在于同时确保稳定的晶体质量与高性能IC（高性能集成电路），京瓷“X系列”产品，通过将半导体光刻工艺、离子体CVM微元件加工工艺实现的小型元件设计技术与集成电路（IC）相结合，成功实现了30飞秒的低相位抖动。与同频段传统产品相比，该系列产品相位抖动降低约25%，有助于减少高速通信中的比特差错。
