半导体制冷模块（热电模块）｜能源利用相关产品

冷暖自如的热设备改变着生活&移动的未来

半导体制冷模块[热电模块] 具备「加热」和「冷却」两种效果的热控制模块。
通过电流使表面温度变化，可以持续保持在设定的目标温度(温度调节)。
一般别说成是热电模块、Peltier元件。
京瓷称呼为半导体制冷模块。

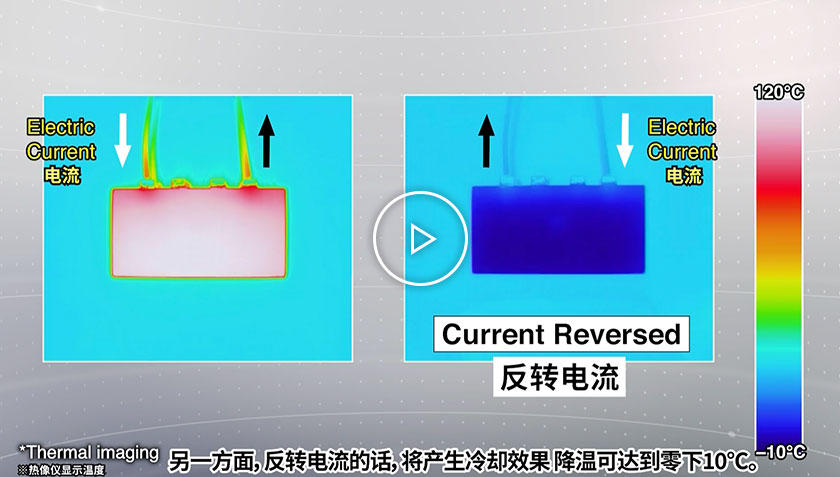

※该短片无音效

BASIC STRUCTURE 基本构造

京瓷的半导体制冷模块采用的是将纵向排列的两种半导体材料夹在铜基板之间的构造。
通电时，一种材料的电子移动，而另一种材料则会通过空穴移动来使热量移动，这是应用了“Peltier效应”的产品。
所以，根据电流的方向，基板的一面吸热，另一面会放热，可实现冷热面切换。
另外，还可以通过在半导体制冷模块的两面设定温度差使电流流动的“塞贝克效应”，也被广泛应用。

ADVANTAGES 特点

可局部冷却
可冷却/放热反转
高精度温度控制（±0.05℃）
小型/轻量/
无震动/无噪音
（无压缩机）
温度差与电力能量变换

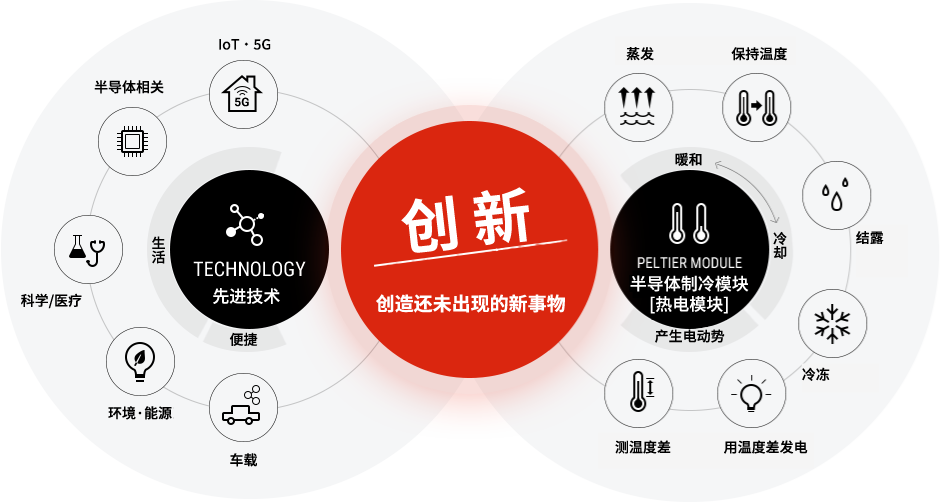

INNOVATION 京瓷的技术创新

京瓷将持续探索半导体制冷模块的更多应用，助力最新技术的发展。

BASIC PERFORMANCE 基本规格

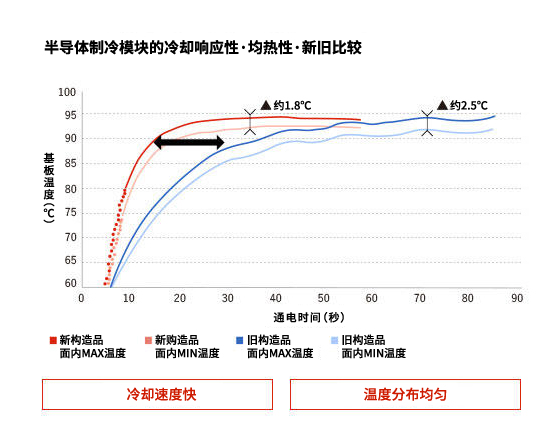

京瓷生产的新结构半导体制冷模块的特点是，采用了自主开发的圆柱形的元器件和铜基板。

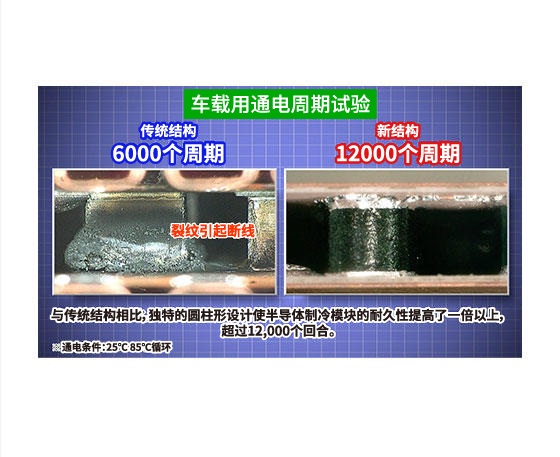

圆柱形状来缓和应力的集中，成功的提高了长期耐久性。另外，由于在元件外周围进行了涂层处理，改善了对结露水的腐蚀耐性。达到了在苛刻的汽车环境中操作所需的可靠性。此外，铜基板的特点是“低热容量”和“均热性”，使半导体制冷模块着响应快速，温度分布均匀的特点。

规格 SPECIFICATIONS

设计规格

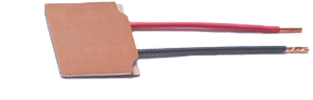

・尺寸：20㎜角～40㎜角（范围之外欢迎各位垂询）
・可内置温度传感器（热敏电阻）
・外周围部可以进行树脂封边
・模块表面可连接散热器(散热片)焊锡/润滑脂粘合

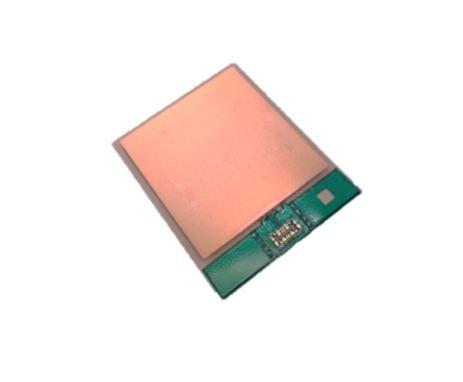

・風扇一体组件（New）

可按照客户要求进行设计。

应用案例 APPLICATIONS

下面是针对各种先进技术的应用案例。

IoT / 5G

・通信基站

・光通信

等
半导体相关

・编码器

・晶片测试装置

・晶片冷却

等
科学/医疗

・PCR检查装置

・血液检查装置

・DNA増幅器

・培养器

・孵化器

等
环境·能源

・热电发电组件

・脖颈空调

等
车载

・Lidar

・HUD

・前灯

・电池温控器

・座椅空调

等

应用案例：科学/医疗 各种检测设备(PCR检测设备、血液分析设备等)

半导体制冷模块还用于血液检测、PCR检测等各种分析设备的精确温度控制。
京瓷的半导体制冷模块由于其自主开发的构造，具有长寿命/高可靠性的特点，主要应用于追求高品质水平的领域。
应用案例：车载 电池温度调节

高耐久性的京瓷半导体制冷模块被广泛应用于使电池寿命延长，有小型轻量化要求的温调单元。
车载应用需要非常严格的长期可靠性，京瓷生产的半导体制冷模块的长期可靠性得到了高度的评价。
应用案例：车载 座椅空调

Peltier冷却方式的冷却座椅，比空调冷却速度更快。
另外，在驾驶席和副驾驶席上，可以分别设定不同的温度。
稳定的车载品质和与底板的扇叶直接接合等是京瓷半导体制冷模块的特点。
