概述
通过在传统Wi-Fi中使用的2.4GHz频段和5GHz频段中添加新的6GHz频段，Wi-Fi 6E预计将带来缓解通信拥堵、提高速度等好处。
KYOCERA AVX 的天线兼容Wi-Fi 6E，并具有多种形状，包括冲压（SMD）、外置、PCB + 电缆和 FPC + 电缆，能够提供适合每种应用的解决方案。
特点
- 支持Wi-Fi 6E所需的2.4GHz、5GHz及6GHz频带
- 拥有先进的天线测量技术和设备，可提供测量和评估支持

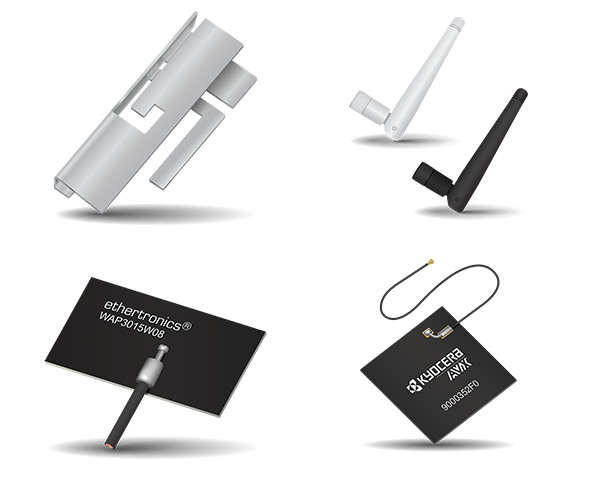

- 各种天线形态和接口
(冲压 (SMD)、PCB/FPC+电缆、外置等) - 可定制
- 还提供汽车规格
Wi-Fi 6E天线的产品规格
冲压 (钣金件) 类型1000146系列
※将跳转至英文产品页面
|
频率(GHz) |
峰值增益 |
效率 |
VSWR |
尺寸(mm) |
|---|---|---|---|---|
|
2.400-2.485 |
1.7dBi |
81% |
2.0:1 max. |
17.85 x 6.9 x 4.3 |
|
5.150-5.825 |
4.1dBi |
68% |
2.0:1 max. |
|
|
5.925-7.125 |
3.8dBi |
64% |
2.2:1 max. |

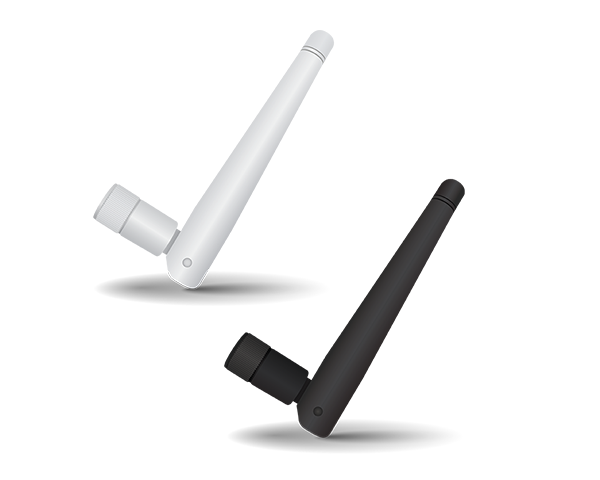

外置型 X9003019系列
※将跳转至英文产品页面
|
频率(GHz) |
峰值增益 |
效率 |
VSWR |
尺寸(mm) |
|---|---|---|---|---|
|
2.400-2.485 |
2.8dBi |
72% |
2.0:1 max. |
高度 84.00±2.00 |
|
5.150-5.825 |
4.9dBi |
60% |
||
|
5.925-7.125 |
5.5dBi |
76% |

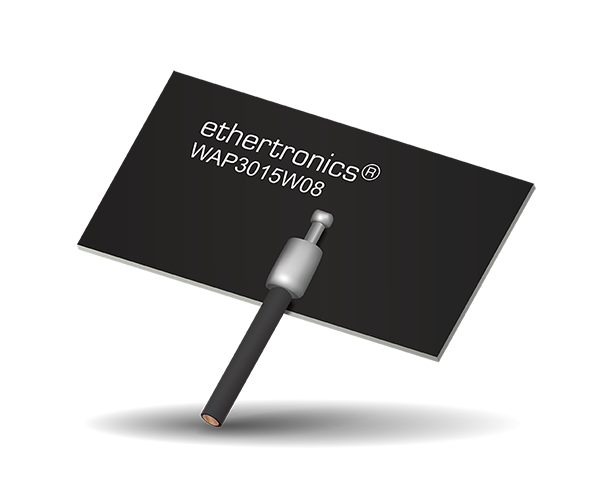

PCB+电缆类型 WXP3015W08-U100D3B0A系列
※将跳转至英文产品页面
|
频率(GHz) |
峰值增益 |
效率 |
回波损耗 |
尺寸(mm) |
|---|---|---|---|---|
|
2.400-2.485 |
2.9dBi |
60% |
<-8.5dB |
30 x 15.5 x 0.80 |
|
5.150-7.125 |
5.9dBi |
60% |
<-7.0dB |

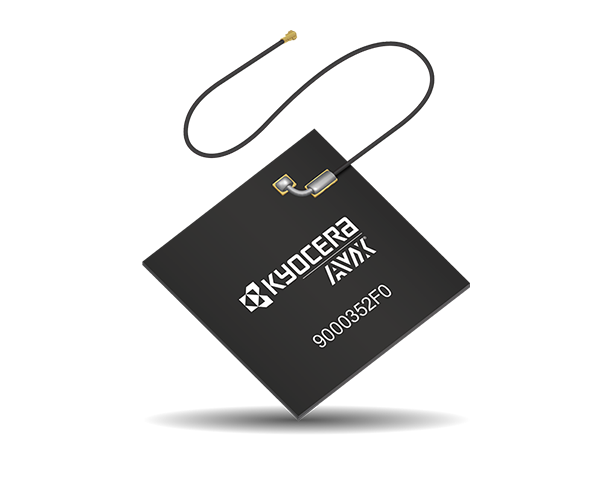

FPC+电缆类型 9000352F0系列
※将跳转至英文产品页面
|
频率(GHz) |
峰值增益 |
效率 |
VSWR |
尺寸(mm) |
|---|---|---|---|---|
|
2.400-2.485 |
3.2dBi |
55% |
3:1 max. |
31 x 30.5 x 0.16 |
|
5.150-5.825 |
3dBi |
59% |
||
|
5.925-7.125 |
2.6dBi |
40% |
用途
路由器、接入点、工业设备(机器人、PLC、传感器等)、车载设备 (信息娱乐) 等
