特点・用途
KYOCERA AVX使用特有技术，提供了无需压接工序、手工焊接的连接器，可在工业设备，民用设备，车载设备等各种各样的市场中使用。其中有一款采用简单的单部件结构能连接基板和基板的卡缘连接器。
特点
- 简单的单部件结构
- 垂直连接、并行连接产品阵列
- 双面板、单面板用产品阵列
- 额定电压：300V
- 额定电流：2A～3A
- 插拔次数：5次 or 10次
- 符合UL标准1977
用途
- 照明设备
- 工业设备
- 车载设备

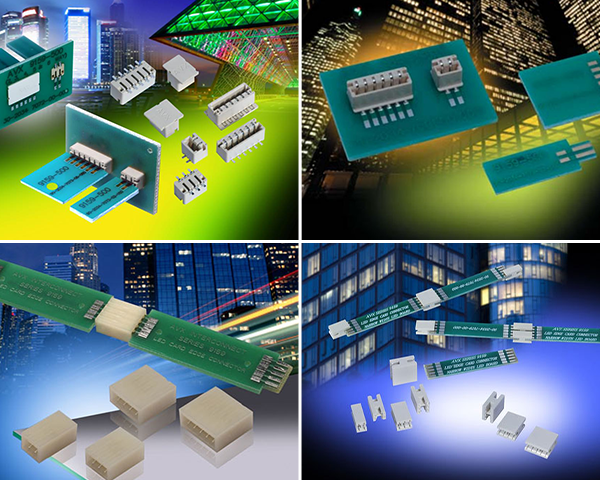

产品阵容

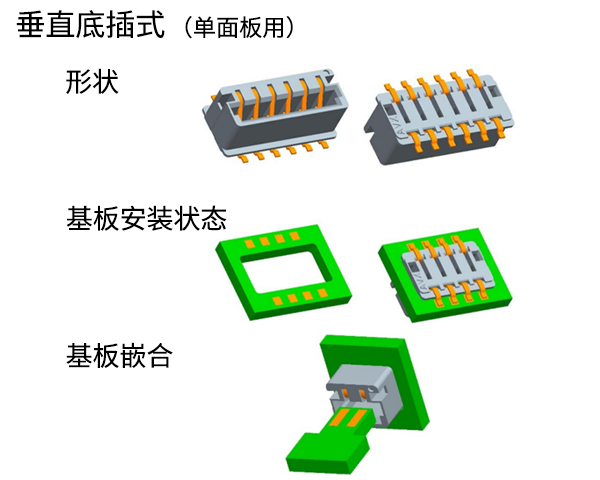

垂直底插式（单面板用）
|
系列名称 |
|
|---|---|
|
产品目录 |
|
|
基板厚度 |
0.80mm / 1.60mm |
|
芯数 |
2 / 3 / 4 / 5 / 6 |
|
额定电流 |
2A/Contact |
|
额定电压 |
300V |
|
工作温度范围 |
-40℃ ～ +120℃ |
|
插拔次数 |
10次 |
|
UL标准 |
符合1977 |
※跳转至外部网站（英文）

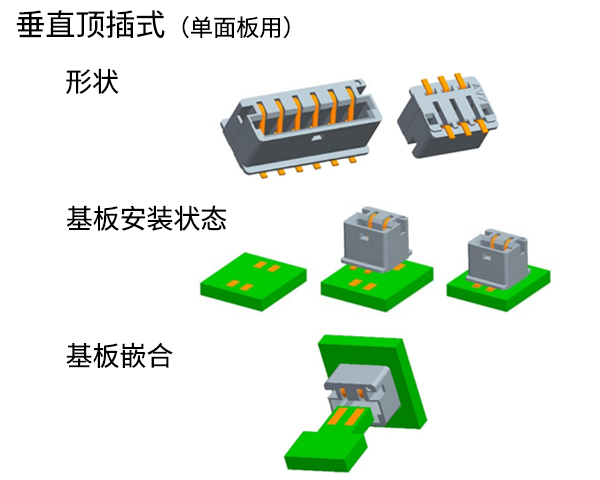

垂直顶插式（单面板用）
|
系列名称 |
|
|---|---|
|
产品目录 |
|
|
基板厚度 |
0.80mm / 1.60mm |
|
芯数 |
2 / 3 / 4 / 5 / 6 |
|
额定电流 |
2A/Contact |
|
额定电压 |
300V |
|
工作温度范围 |
-40℃ ～ +120℃ |
|
插拔次数 |
10次 |
|
UL标准 |
符合1977 |
※跳转至外部网站（英文）

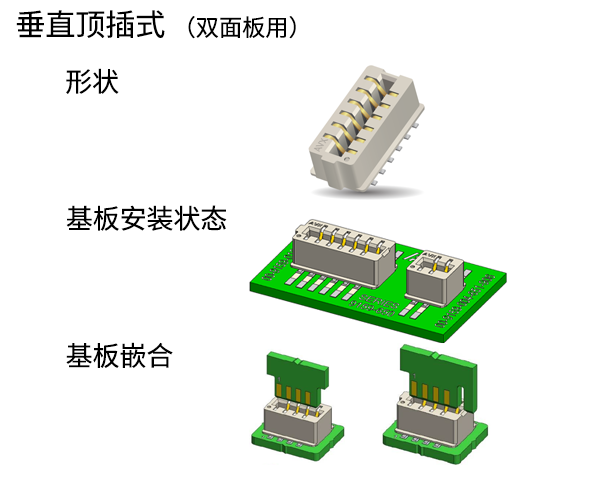

垂直顶插式（双面板用）
|
系列名称 |
|
|---|---|
|
产品目录 |
|
|
基板厚度 |
1.60mm |
|
芯数 |
4 / 6 / 8 / 10 / 12 |
|
额定电流 |
2.5A/Contact |
|
额定电压 |
300V |
|
工作温度范围 |
-40℃ ～ +125℃ |
|
插拔次数 |
10次 |
|
UL标准 |
符合1977 |
※跳转至外部网站（英文）

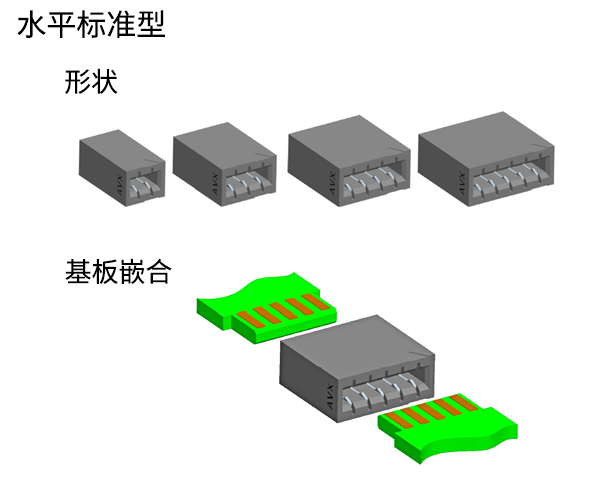

水平标准型
|
系列名称 |
|
|---|---|
|
产品目录 |
|
|
基板厚度 |
1.60mm |
|
芯数 |
2 / 3 / 4 / 5 |
|
额定电流 |
3A/Contact |
|
额定电压 |
300V |
|
工作温度范围 |
-40℃ ～ +125℃ |
|
插拔次数 |
5次 |
|
UL标准 |
符合1977 |
※跳转至外部网站（英文）

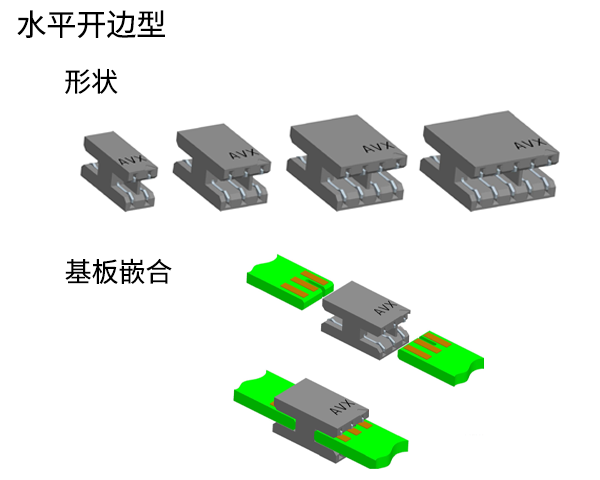

水平开边型
|
系列名称 |
|
|---|---|
|
产品目录 |
|
|
基板厚度 |
1.60mm |
|
芯数 |
4 / 6 / 8 / 10 |
|
额定电流 |
Max. 3A (4 / 6pos.) |
|
额定电压 |
300V |
|
工作温度范围 |
-40℃ ～ +125℃ |
|
插拔次数 |
5次 |
|
UL标准 |
符合1977 |
※跳转至外部网站（英文）
