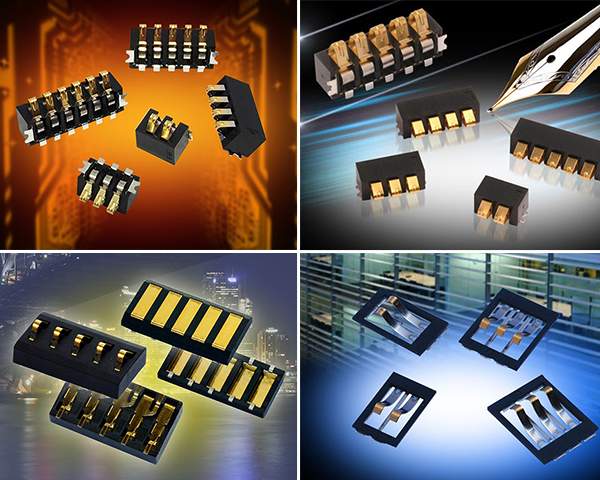

特点・用途
特点
- 简单的单部件结构
- 无需焊接或压接，因此可以轻松拆卸
- 垂直连接、并行连接的产品阵列
- 有助于实现装配过程自动化
- 母材采用铍铜并镀金实现高可靠性
- 最大允许电流高达5A
- 插拔次数: 5,000～15,000次
用途
- 工业设备
- 车载设备
- 民用设备
- 各种便携设备 (电池连接)
产品阵容（水平型）
| 系列 | 9155-400 |
9155-000 |
9155-100 |
9155-200 |
9155-250 |
9155-020 |
|---|---|---|---|---|---|---|
| 芯间距 | 4.0mm | 2.5mm | 2.5mm | 2.5mm | 2.5mm | 1.7mm |
| 芯数 | 2/3/4/5/6 | 3/4/5 | 2/3 | 2/3/4/5 | 2/3/4/5 | 2/3/4/5 |
| 板上高度 | 4.1～7.3mm | 3.2～5.0mm | 1.35～1.95mm | 2.5～3.3mm | 4.1～4.9mm | 2.5～3.1mm |
| 额定电流 | 5A/Contact | 3A/Contact | 3A/Contact | 3A/Contact | 3A/Contact | 3A/Contact(2,3芯) 2A/Contact(4,5芯) |
| 插拔次数 | 5,000次 | 5,000次 | 5,000次 | 5,000次 | 5,000次 | 15,000次 |
| 产品目录※ | 9155-400 | 9155-000 | 9155-100 | 9155-200 | 9155-250 | 9155-020 |
※跳转至外部网站（英文）

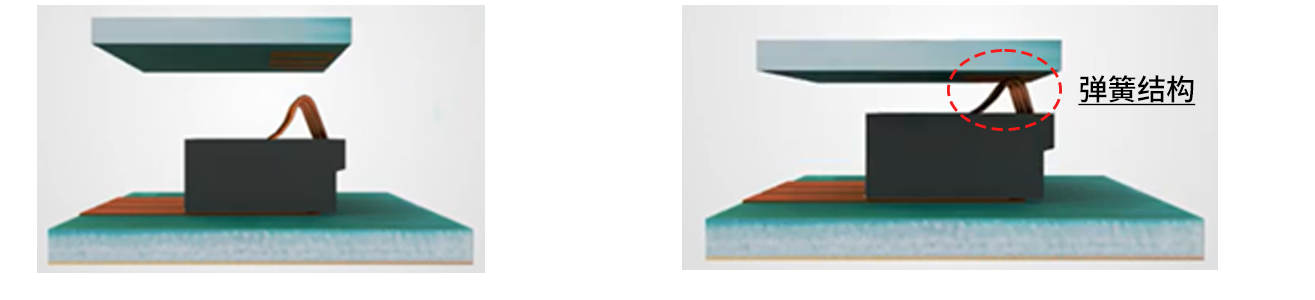

通过弹簧结构、以铍铜为基材并镀金，实现了高可靠性。
产品阵容（垂直型）
| 系列 | 9155-300 |
9155-500 |
9155-700 |
9155-800 |
|---|---|---|---|---|
| 芯间距 | 3.0mm | 2.5mm | 2.0mm | 2.0mm |
| 芯数 | 2/3/4/5/6 | 2/3/4/5 | 2/3/4/5/6 | 2/3/4/5/6/7/8 |
| 接触高度 | 4.64mm | 2.10mm | 2.10mm | 1.40mm |
| 压缩范围 | 0～1.0mm | 0.5～1.5mm | 0.5～1.5mm | 0.05～0.55mm |
| 额定电流 | 3A/Contact | 3A/Contact | 2A/Contact(2～4芯) 1.5A/Contact(5,6芯) |
2A/Contact(2～4芯) 1.5A/Contact(5,6芯) |
| 插拔次数 | 5,000次 | 5,000次 | 5,000次 | 5,000次 |
| 产品目录※ | 9155-300 | 9155-500 | 9155-700 | 9155-800 |
※跳转至外部网站（英文）

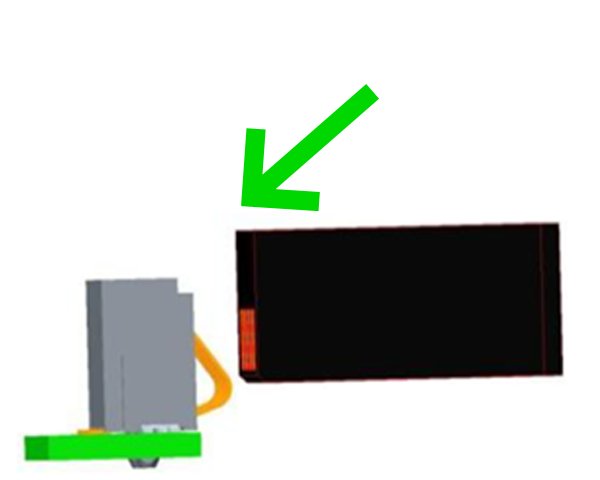

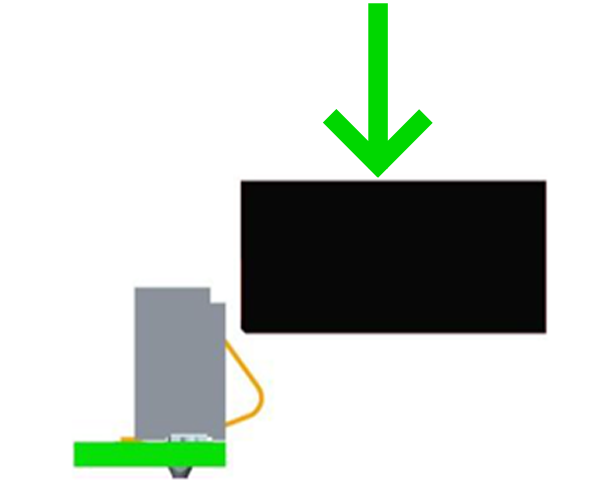

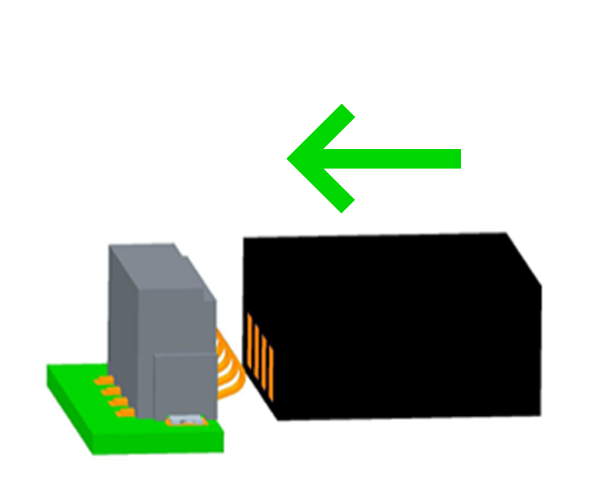

可从任意角度、方向连接，适用于电池组的连接用途。
